根据IEC, ISO, SAE, MIL, GB, GB/T进行抗扰度测试；放大器具有高线性度、宽频率范围和高放大的功率，并有高温和过流保护。信号输入类型:CW/AM/PM/FM/PULSE。

使用方式
射频功率放大器用于接收低输入信号并将其转换为较大的输出信号，该信号足够高以达到所需的测试电平。

应用领域
3ctest生产的射频功率放大器，其频率范围和输出功率专门针对EMC抗扰度测试系统的应用量身定制，符合IEC 61000-4-3和IEC 61000-4-6或其他类似的国家和国际法规 (ISO, SAE, MIL, ETSI, GB, GB/T…)。

产品特点
> 对宽带射频功率放大器进行了优化，使其具有高效率，高1dB压缩和高增益
> 射频功率放大器在宽频率范围内提供高线性度和高放大功率
> 低噪音和失真
> 信号输入类型：CW / AM / PM / FM / Pulse
> 多种放大器型号，适用于整个EMC相关频率范围
> 内部采用强制空气冷却、内部保护电路及监测装置一起，保护放大器免受过热 (例如高室温)造成的损坏。故障的发生由面板亮起的指示灯显示(fault)
> 内置定向耦合器用于正向/反向功率测量
> 反向驻波比可调，最高可以承受100%反向功率
> 特殊内部设计当临时断电时候不会损害功放
> 更大的饱和功率和线性功率容差，可以提高功放寿命
> 模块化设计，方便维护和服务
> GPIB/LAN/RS232 通讯接口
> 功放代码开放，支持远程屏显和程序二次开发

设备功能概述

--操作

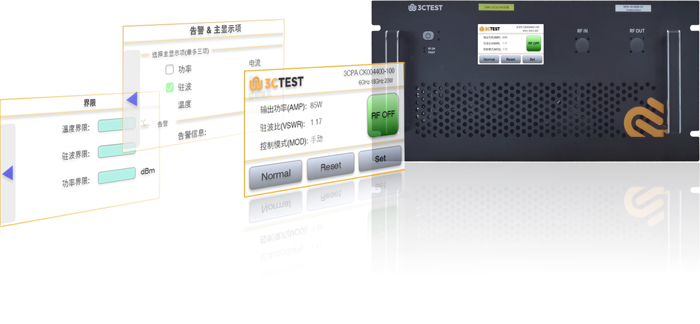

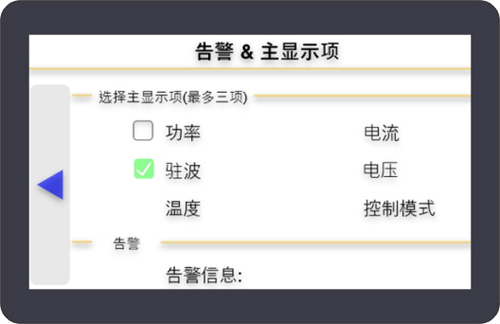

手动操作是通过4.3寸高清彩色电容触摸面板和一个电源开关按钮完成的。4.3寸高清彩色屏显示所有相关的监测参数、工作状态及报警信息等一目了然。整个监测项、报警参数设置及功率放大开启等也通过人机界面完成。

--接口

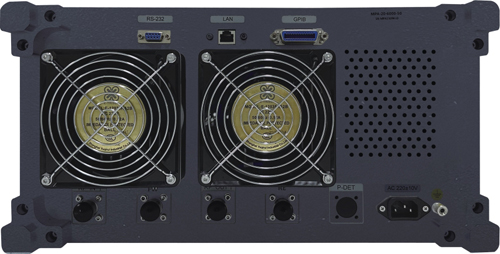

内置定向耦合器用监测正向/方向功率，输出接口类型为N型。为了适应各种类型测试软件，远程通讯接口采用GPIB/LAN/RS232。各型号设备根据输出功率及频率要求，信号输入/功率输出接口类型为N型或7/16型。

--保护功能

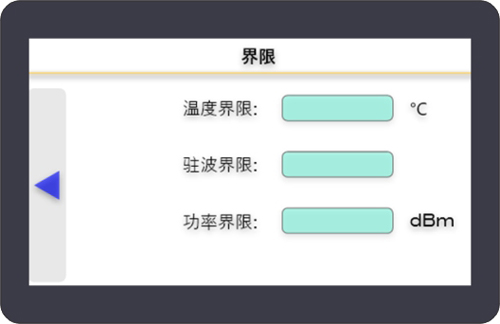

为了保护功率放大器正常运行，设备内部采用强制空气冷却，内部保护电路及监测装置，保护放大器免受过热造成的损坏。监测参数限值可根据实际使用需要进行设置。

--参数设置
由于测试环境及测试要求的不同，可以对功率放大器内部保护参数进行修改设置；同时在显示屏上显示所需要的信息。方便测试工程师，及时了解功率放大器当前的运行情况。

--设备供电
所有型号都需要有PE线的单相或三相电源供电，如典型的工业电网。设备使用220V- 240V或 380V- 400V的宽范围交流输入。

--频率范围
根据型号的不同，放大器在4kHz至40GHz的频率范围内可提供标称功率，工作模式为A类功放。

--型号描述

● CKXXX KHz 频率       ● CMXXX MHz 频率       ● CGXXX GHz 频率
